FSD2006——高性能電流模式PWM開關電源功率轉換器
發布時間： 2023-05-05
一、產品概述
FSD2006為高性能電流模式PWM開關電源功率轉換器，滿足綠色環保標準；廣泛適用于經濟型開關電源，如DVD、機頂盒、傳真機、打印機、LCD顯示器等。
FSD2006采用SOP-8封裝。
二、主要特點
2、輸入電壓（85V~265V）全電壓范圍
3、電流模式 PWM 控制
4、逐脈沖限流檢測
5、內置斜坡驅動電路
6、內置具有溫度補償?shù)碾娏飨拗齐娮?/p>
7、過溫、過流、過壓、過載保護
8、內建自供電電路，無需輔助繞組供電
9、內部集成啟動電阻，外圍器件極少
10、空載功耗小于0.3W，220VAC 輸入時小于0.2W
三、引腳排位

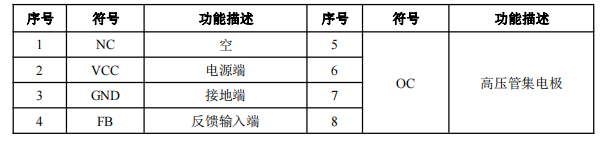

四、引腳功能

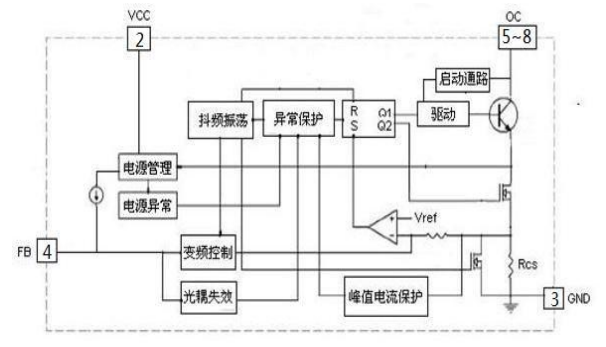

五、電路功能框圖

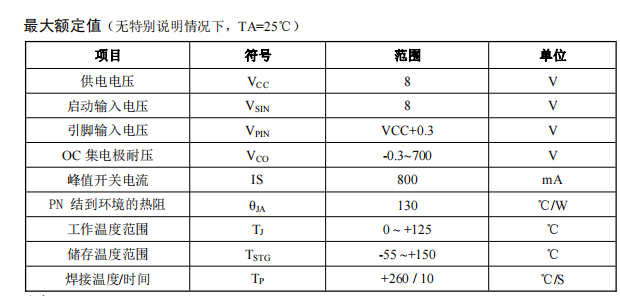

六、最大額定值
注意：
1、如果器件運行條件超過上述各項最大額定值，可能對器件造成永久性損壞。上述參數僅是運行條件的極大值，我們不建議器件在該規范范圍外運行。如果器件長時間工作在絕對最大極限條件下，其穩定性可能會受到影響。
2、無特殊說明，所有的電壓以GND作為參考。

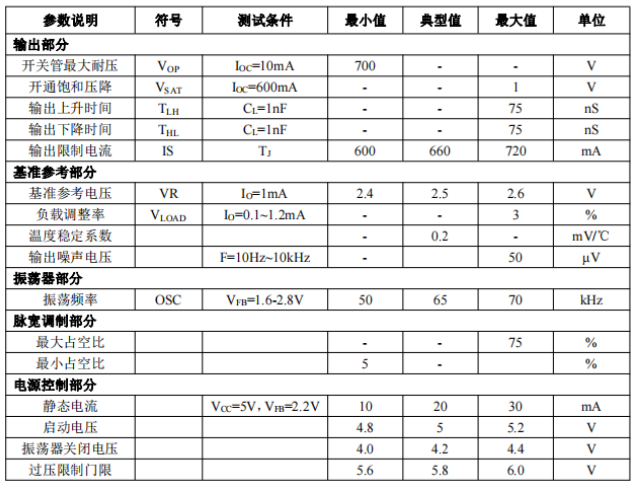

七、電氣參數
（無特殊說明情況下，TA=25℃）

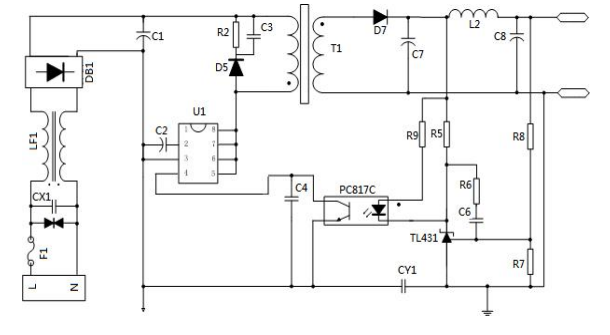

八、應用電路圖

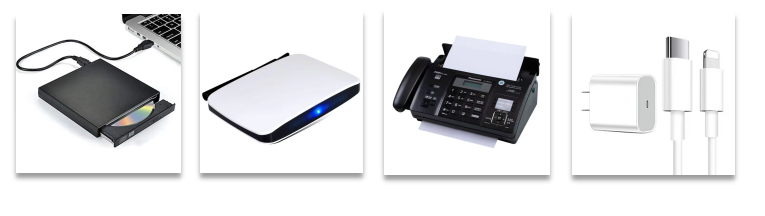

九、應用領域
1、DVD
2、機頂盒
3、傳真機
4、充電器
十、封裝尺寸及產品實物圖

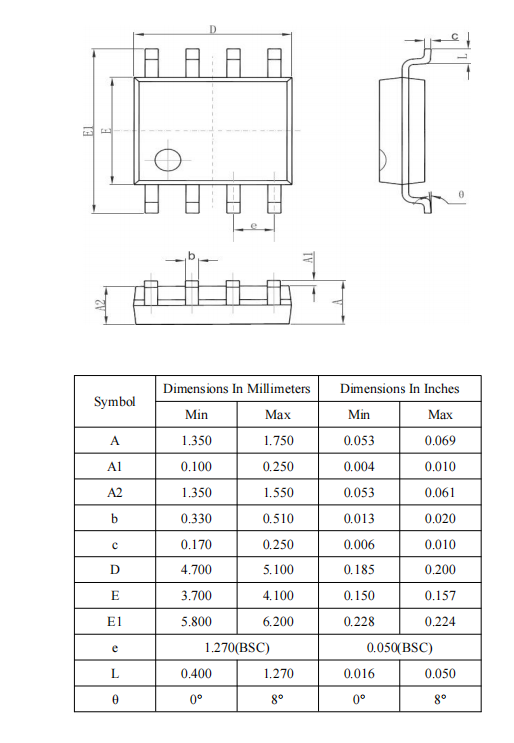

1、封裝尺寸
2、產品實物圖
