FSD12A —— 全電壓范圍 6W 以內的離線式開關電源產品
發布時間： 2023-04-26
一、產品概述
FSD12A為高性能離線式PWM開關電源控制器，滿足綠色環保標準；電路內置高壓?jiǎn)?dòng)回路、軟啟動回路和多重保護功能，具備簡化的應用外圍和極高的可靠性。在一定的使用條件下，此電路也可以作為非隔離應用方案使用。
FSD12A采用DIP-8/SOP-8封裝?？蓮V泛適用于各類經濟型開關電源中。
二、主要特點
1、內置800V功率MOSFET
2、內置高壓?jiǎn)?dòng)回路
3、輸入電壓（85V~265V）全電壓范圍
4、鎖存脈寬調制，逐脈沖限流檢測
5、軟啟動功能
6、內置過載、過溫、VDD過壓、輸出開/短路保護功能
7、具有頻率調制和抖頻功能，具有較好的電磁干擾（EMI）兼容性
8、空載功耗小于0.15W，220VAC輸入時小于0.1W

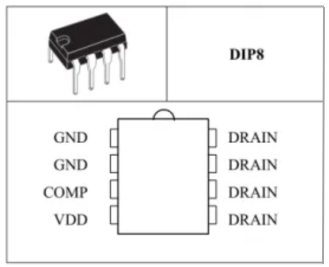

三、引腳排位

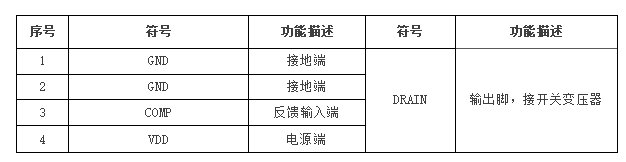

四、引出端功能

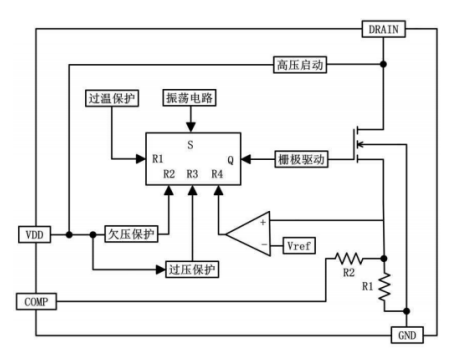

五、電路功能圖

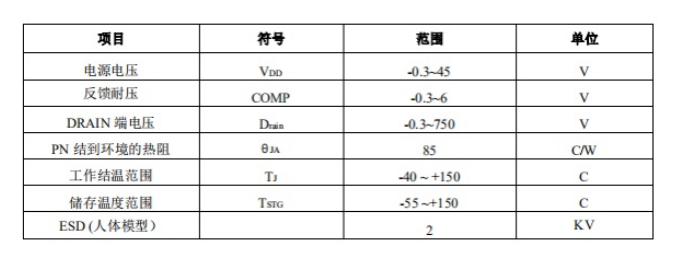

六、最大額定值
注意：
1、無特定說明情況下，TA=25℃。如果器件運行條件超過上述各項最大額定值，可能對器件造成永久性的損壞。
2、無特殊情況說明，所有的電壓以GND作為參考。

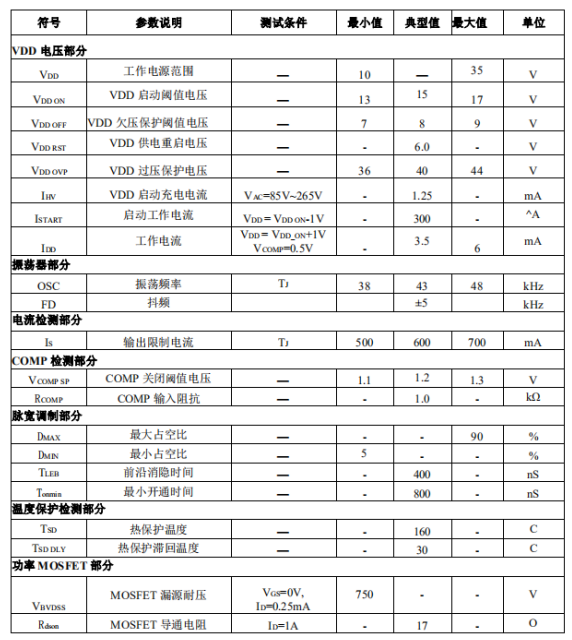

七、電氣參數
無特別說明情況下，TA=25℃
八、應用領域
適用于全電壓范圍內6W使用的小家電電源及充電器電源。
典型應用：電飯煲、電磁爐、風機電機驅動等。

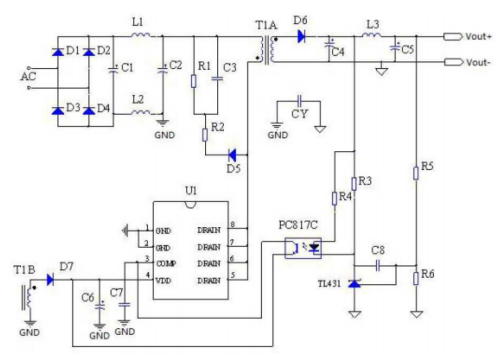

九、應用電路
十、封裝外形和尺寸詳情

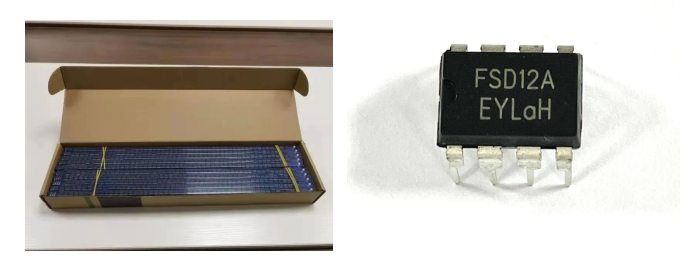

1、包裝及封裝外形

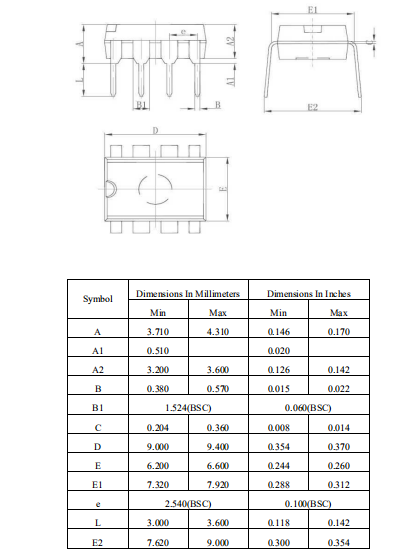

2、封裝尺寸詳情
