FSD6208A —— 高性能、電流模式 PWM 控制器
發布時間： 2023-04-26
一、產品概述
FSD6208A 是一款高性能、電流模式PWM控制器。內置高壓功率開關，最大程度上節約了產品的整體成本?？晒ぷ饔诘湫偷姆醇る娐吠?fù)渲?，?gòu)成簡潔的AC/DC電源轉換器。VIN和PIN只需要微弱電流觸發即可完成系統啟動，很大程度地降低了VIN電阻的功率損耗。
FSD6208A 釆用 DIP-8 封裝。
二、主要特點
2、內置750V高壓開關管。
3、待機功耗小于0.15W。
4、不需要外接680pF電容來調整工作頻率。
5、內置高壓?jiǎn)?dòng)電流源，可完成快速啟動。
6、低啟動電流和工作電流。
7、輕載PFM工作模式，中、重載PWM工作模式，可有效解決EMI問題。
8、內置UVLO功能。
9、內置逐周期過流保護和短路保護功能。
10、內置VDD過壓保護。
11、內置過載保護和過溫保護功能。

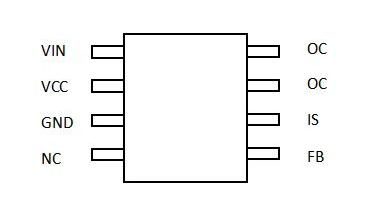

三、引腳排位

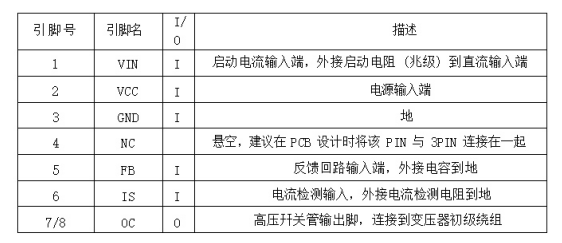

四、引出端功能

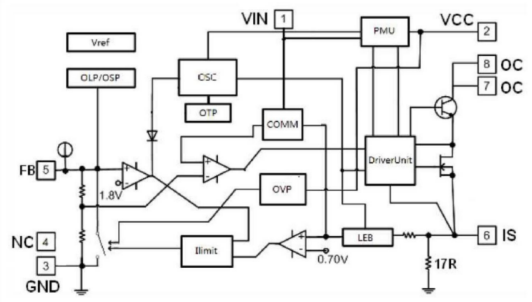

五、內部框圖

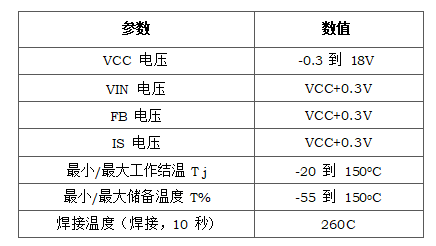

六、最大額定值
注意：超過絕對最大額定值，可能對設備造成永久損壞。這些僅是極限參數，器件工作在些或其它超過“推薦工作條件”的狀態都不是被推薦的。長時間工作在絕對最大額定狀態會影響器件可靠性。

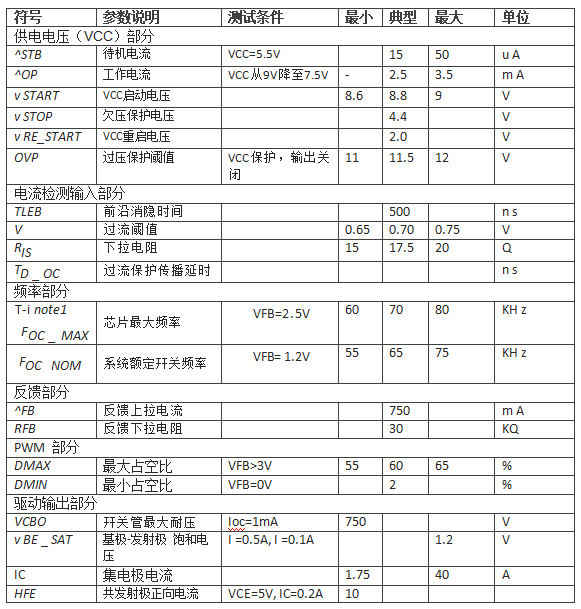

七、電氣參數
八、應用領域
1、15W電源適配器。
2、便攜式設備充電電源。
3、小家電控制電源。
4、DVD、DVB電源。
5、ATX Power 待機電源。

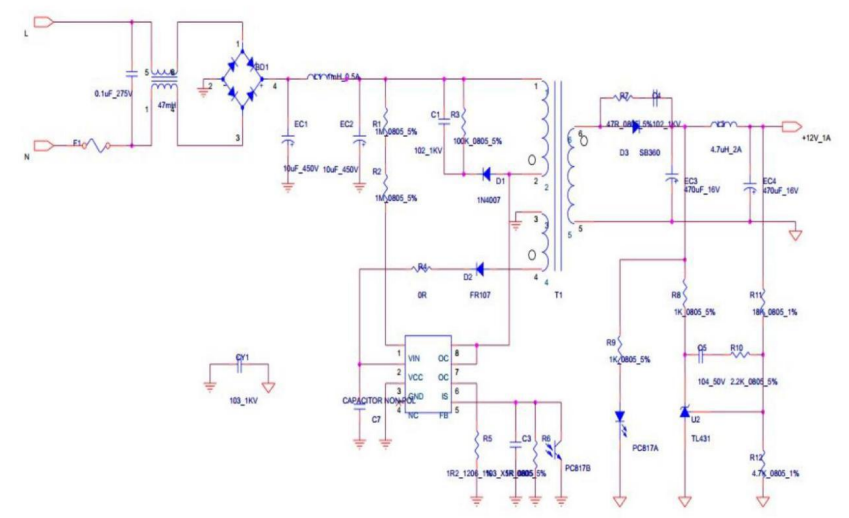

九、典型應用
十、包裝及封裝

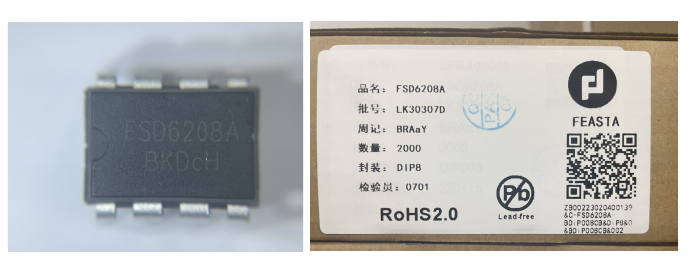

1、包裝及封裝

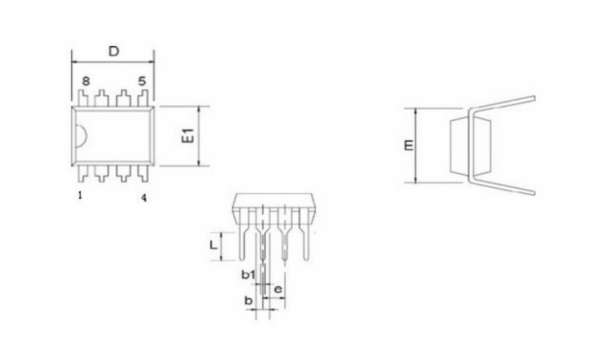

2、封裝尺寸詳情
