FSD22A —— 高性能離線式 PWM 開關電源控制器
發布時間： 2023-04-25
一、產品概述
FSD22A 為高性能離線式 PWM 開關電源控制器，滿足綠色環保標準；電路內置高壓啟動回路、軟啟動回路和多重保護功能，具有簡化的應用外圍和極高的可靠性。在一定的使用條件下此電路也可作為非隔離應用方案使用。
FSD22A采用DIP-8封裝，可廣泛適用于各類經濟型開關電源中。
二、主要特點
1、內置800V功率MOSFET
2、內置高壓啟動回路
3、輸入電壓（85V~265V）全電壓范圍
4、鎖存脈寬調制，逐脈沖限流檢測
5、軟啟動功能
6、內置過載、過溫、VDD過壓、輸出開/短路保護功能
7、具有頻率調制和抖頻功能，具有較好的電磁干擾（ENI）兼容性
8、空載功耗小于0.15W，220VAC輸入時小于0.1W

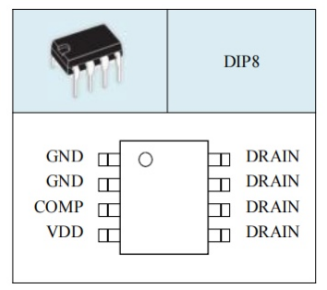

三、引腳排位

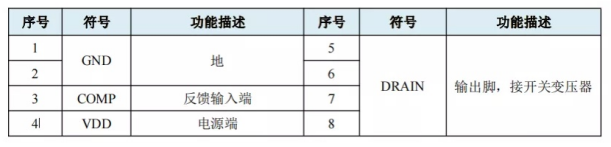

四、引出端功能

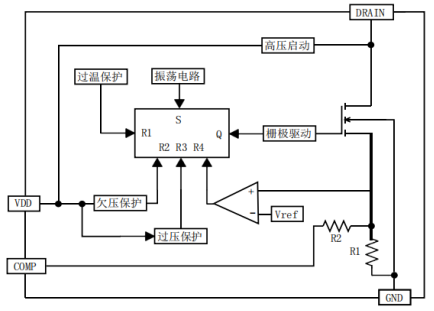

五、電路功能圖

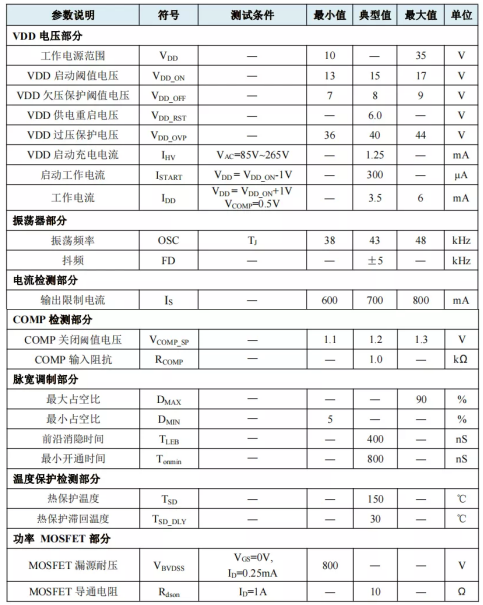

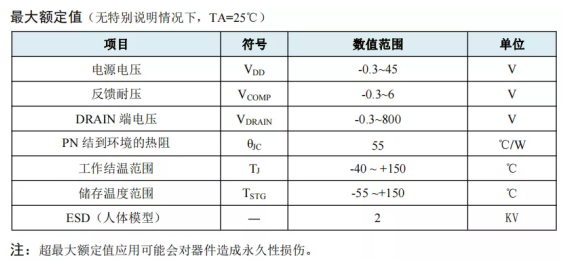

六、電氣參數
（無特別說明情況下，TA=25℃）
七、應用領域
適用于全電壓范圍內12W使用的小家電電源及充電器電源。

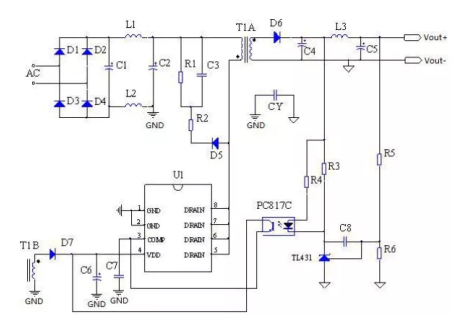

八、典型應用
