FSD3783——應用于原邊采樣和控制的高性能開關電源芯片
發布時間： 2023-05-04
一、產品概述
FSD3783 是一款應用于原邊采樣和控制的高性能開關電源芯片。其內置功率BJT，可用于10W 以內的離線式開關電源產品。
FSD3783 工作于恒流模式時采用 PFM 的控制方式，而工作于恒壓模式時采用 PWM+PFM 的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。同時，F(xiàn)SD3783 還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。FSD3783 內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。
二、主要特點
1、原邊控制無需光耦及次級控制電路
2、PWM+PFM 多模式混合控制
3、內置 800V 功率 BJT
4、全電壓范圍內±4%恒壓精度及高恒流精度
5、典型應用下空載功耗<75mW @230V
6、內置軟起電路
7、內置輸出線補
8、內置頻率抖動
9、超低啟動功耗（< 5uA）
10、內置過流保護，過壓保護，短路保護，過溫保護等多種保護功能
11、逐周期電流限制
12、動態三極管基極驅動
13、適用功率10W

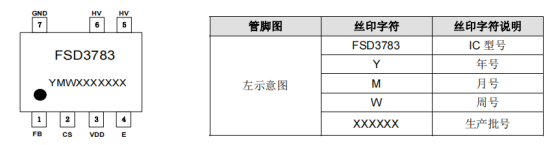

三、引腳排位

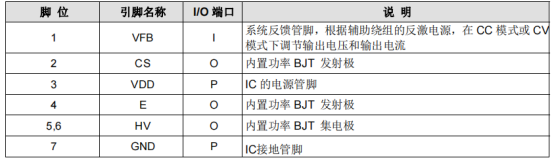

四、引腳功能

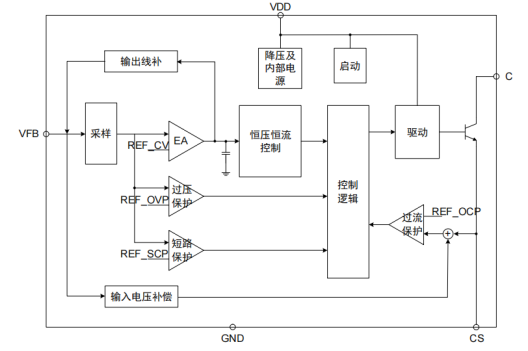

五、電路功能框圖
六、最大額定值

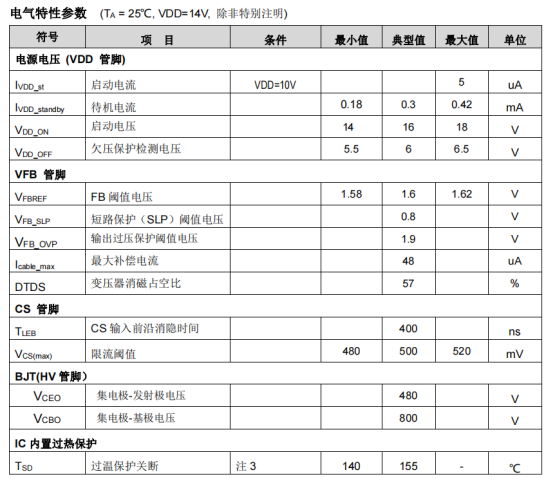

七、電氣參數
注意：
1、以上“最大額定值”列出的應力可能會對設備造成永久性損壞。在這些或任何其他超出規格操作部分所示 的條件下，器件的功能操作并不是可靠的的。長時間暴露在最大額定值條件下仍可能影響器件的可靠性。
2、設備不能保證在其操作條件之外運行。

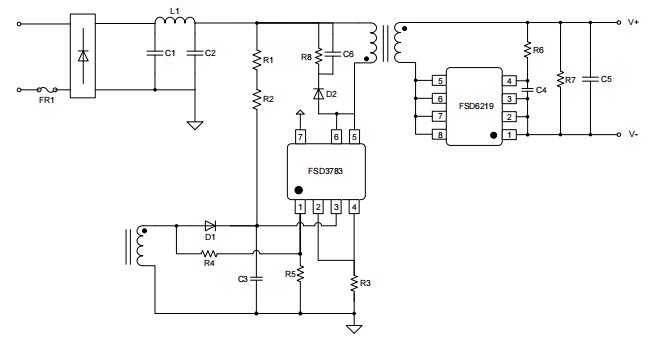

八、典型應用
九、應用領域
1、手機電池充電器
2、AC/DC電源適配器
3、LED照明
十、封裝尺寸及產品實物圖

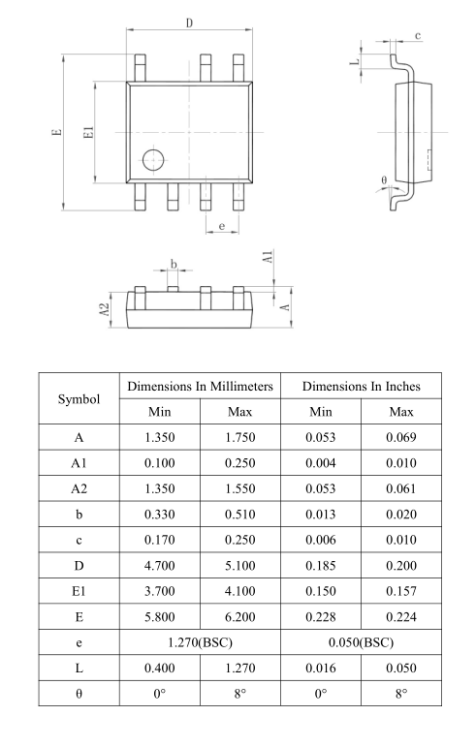

1、封裝尺寸
2、產品實物圖
