FSD3773——低待機功耗原邊反饋 AC/DC 驅動芯片
發布時間： 2023-04-27
一、產品概述
FSD3773是一款高效率低待機功耗原邊反饋小功率電源AC/DC驅動電路，無需光耦、TL431及相關器件。采用開關頻率調制和初級電流峰值振幅 FM和 AM多模式工作技術，保證了全負載和線性范圍內的較高的轉換效率。恒壓模式下的線纜補償以及恒流模式下的線電壓補償和負載補償保證了恒壓、恒流環路的穩定度和高性能。FSD3773內部集成了高壓大功率的 BJT、PFM 控制器以及多種保護回路；集成度高，外圍應用極為簡單。FSD3773 可以被簡單的設計成為一種典型的反激式開關變換器，其特有的驅動技術可顯著提高其轉換效率。
FSD3773是采用SOP-7封裝。
二、主要特點
1、內部集成850V功率三極管
2、原邊反饋恒流控制，無需光耦及TL431
3、高精度的CV/CC控制
4、內置線電壓補償、負載補償和恒流補償
5、可調線損補償
6、過溫保護（OTP）
7、輸出電壓保護（OVP）、短路保護（SLP）
8、VCC過壓保護和鉗位（OVP&Clamp）
9、可編程式線纜補償
10、待機功耗<100mW
11、自動重啟設置
12、低啟動電流
13、良好的EMC特性

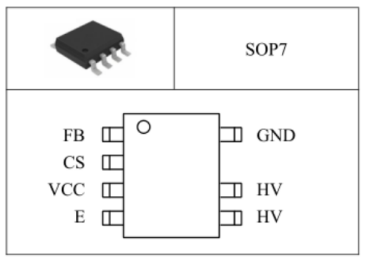

三、引腳排位

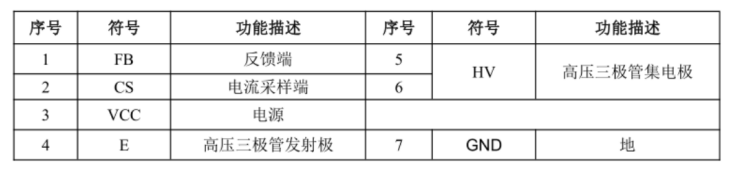

四、引腳功能
五、電路功能框圖
六、最大額定值
注意：
1、如果器件運行條件超過上述各項最大額定值，可能對器件造成永久性損傷。
2、無特殊說明，所有的電壓以GND作為參考。

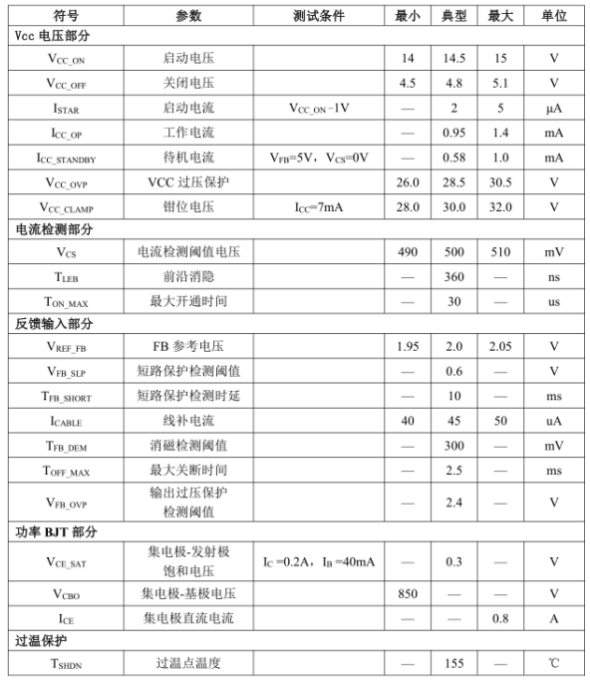

七、電氣參數
（無特別說明情況下，TA=25℃）

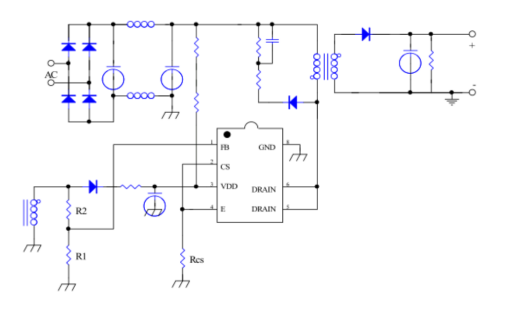

八、典型應用
九、應用領域
1、智能手機/平板電腦。
2、數碼相機和其他小型數碼產品。
3、充電器、電源適配器等。
4、適用于全電壓范圍內5.5W及以下使用。
十、封裝尺寸及產品詳情

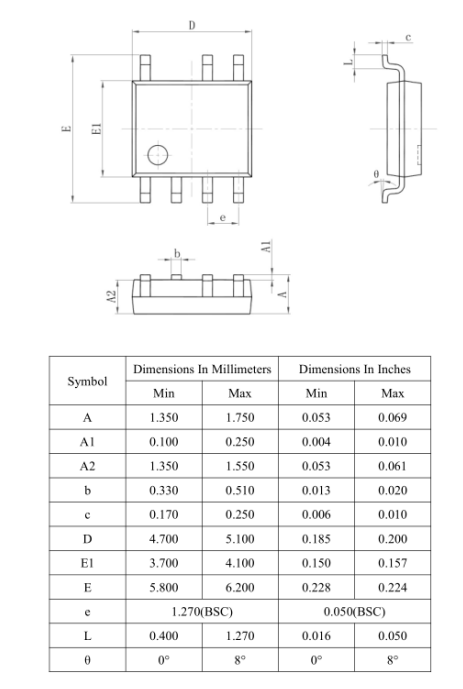

1、封裝尺寸
2、產品詳情
