【熱門產品】3773CH適用于適配器、充電器及其他輔助電源的控制芯片

發布時間： 2023-12-01

一、產品概述

3773CH 是一款高度集成的隔離型適配器和充電器的自供電 PSR 控制芯片，外圍設計極其簡單。 3773CH 固定原邊峰值電流，通過變壓器原副邊匝比來設置輸出恒流點；通過設定一個 FB 電阻來設置輸出恒壓點。為了實現系統成本的極致簡化，3773H 內置啟動電路，外圍不需要啟動電阻，內置 FB 下偏電阻，固定峰值電流來實現取消限流電阻；采用自供電的方式來取消輔助繞組 VCC 供電二極管。3773CH 為了優化輸出電流的一致性，內置輸入線電壓補償功能；為了節約外圍的線材。3773H采用了固定輸出線纜補償?shù)姆绞竭M行輸出電壓補償。3773CH 集成了多種的保護功能，包括 VCC鉗位/欠壓保護，輸出短路保護，過溫保護。3773CH 采用 SOP7L 封裝。

二、主要特點

1、集成 BJT，適用于 5W 以下隔離方案

2、自供電，優化系統成本

3、待機功耗 75mW

4、專利的電流驅動，降低溫升

5、內置 FB 下偏電阻

6、內置高精度的固定峰值電流，恒流精度高

7、輸出線損補償技術

8、輸出短路保護功能

9、VCC 欠壓保護功能

10、過溫保護

三、典型應用

適配器、充電器

LED 驅動電源

線性電源和 RCC 開關電源升級換代

其它輔助電源

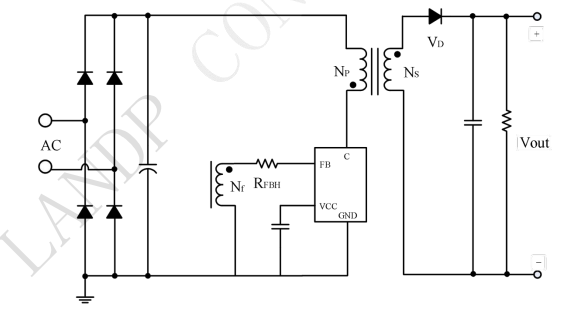

圖 1 3773CH 典型應用圖

四、管腳封裝

圖 2 管腳封裝圖

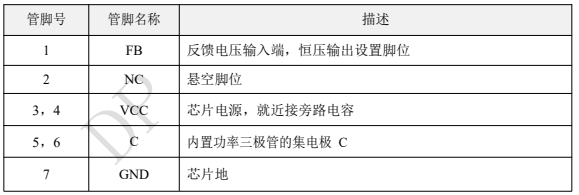

五、管腳描述

六、封裝信息

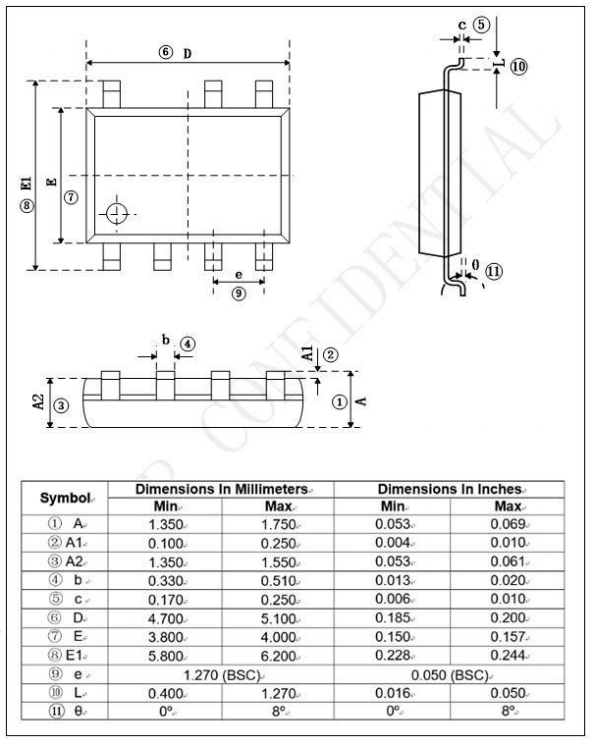

SOP7L 封裝信息

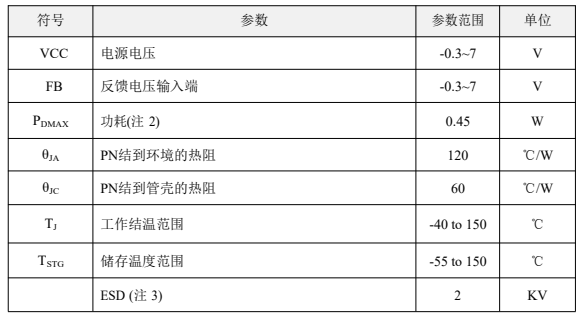

七、極限參數(注 1)

注 1：最大極限值是指超出該工作范圍，芯片有可能損壞。推薦工作范圍是指在該范圍內，器件功能正常，但并不完全保證滿足個別性能指標。電氣參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流和交流電參數規范。對于未給定

上下限值的參數，該規范不予保證其精度，但其典型值合理反映了器件性能。

注 2：溫度升高最大功耗一定會減小，這也是由 TJMAX, θJA,和環境溫度TA 所決定的。最大允許功耗為 PDMAX = (TJMAX - TA)/θJA或是極限范圍給出的數字中比較低的那個值。

注 3：人體模型，100pF 電容通過 1.5KΩ電阻放電。

八、推薦應用范圍

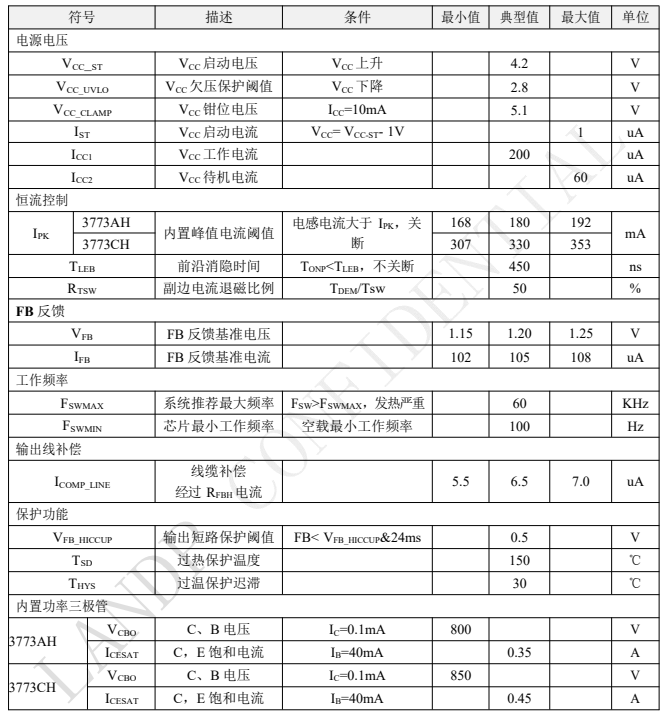

電氣參數(注 4, 5)（無特別說明情況下，VCC =3.5V,TA =25℃）

注 4：典型參數值為 25?C 下測得的參數標準。
注 5：規格書的最小、最大規范范圍由測試保證，典型值由設計、測試或統計分析保證。

九、內部結構框圖

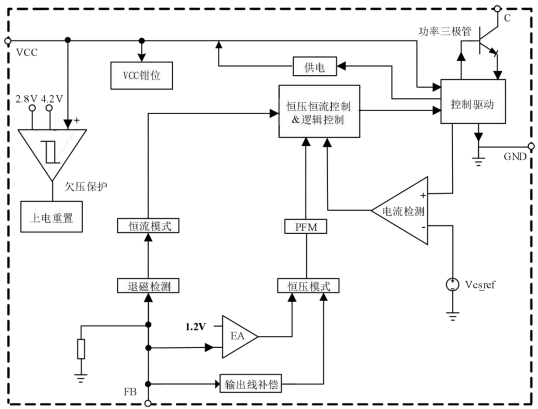

圖 3 3773H 內部框圖

十、產品詳情

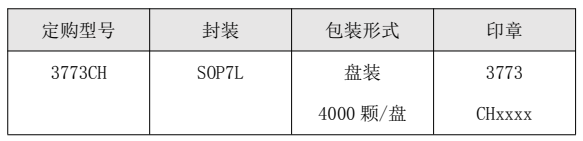

十一、訂購信息

十二、應用信息

3773CH 是一款極簡化的自供電原邊反饋控制芯片，系統工作于斷續模式，適用于充電器和適配器以及其它輔助類電源。3773H 采用特有的輸出線損補償技術，可以有效的補償輸出電流在輸出線上的損耗壓降；高集成度的芯片設計，使外圍元器件極少，方便客戶布板和節省系統成本。啟動芯片僅需 1uA 的啟動電流，系統上電后內置啟動電路對 Vcc 的電容進行充電，當 Vcc 電壓達到芯片開啟閾值時，芯片內部控制電路開始工作。系統啟動后，Vcc 由內部專有的供電電路進行供電恒流控制，輸出電流設置芯片逐周期檢測電感的峰值電流，當原邊電感中的實時電流大于芯片內部設定的最大峰值電流 IPK 時，功率管關斷。

恒壓控制：輸出電壓設置3773H 通過電阻采樣反激電壓，電阻分壓后得到的電壓與內部基準比較形成閉環后，來恒定輸出電壓。

保護功能：3773CH 內置多種保護功能，包括 VCC 鉗位/欠壓保護，輸出短路保護、過溫保護等。

PCB 設計：在設計 3773H PCB 時，需要遵循以下指南：

芯片GND：芯片 GND 與變壓器連接端，走線要盡量短；

VCC 旁路電容：VCC的旁路電容需要緊靠芯片VCC和 GND 引腳；

功率環路的面積：減小功率環路的面積，如變壓器原邊繞組、功率管、母線電容的環路面積，以及變壓器副邊繞組、整流二極管、輸出電容的環路面積，以減小 EMI 輻射。

C 引腳：適當增加 C 引腳的鋪銅面積以提高芯片散熱。
